SOLTEC ® Винтовые шнековые насосы и запчасти

Основные модели одновинтовых шнековых насосов и запчастей

SOLTEC ® является одной из лидирующих международных компаний по производству и поставке винтовых насосов.

ВИНТОВЫЕ НАСОСЫ
SOLTEC®

Подача до 450 М3/Ч
Давление до 48 БАР
Температура до 135'C
Вязкость до 150'000 cP

АНАЛОГИ НАСОСОВ
NETZSCH® NEMO®

100% АНАЛОГИ NETZSCH®
NETZSCH® РОТОРЫ / СТАТОРЫ
NETZSCH® РЕМКОМПЛЕКТЫ
ПОСТАВКА СО СКЛАДА

АНАЛОГИ НАСОСОВ
SEEPEX®

100% АНАЛОГИ SEEPEX®
SEEPEX® РОТОРЫ / СТАТОРЫ
SEEPEX® РЕМКОМПЛЕКТЫ
ПОСТАВКА СО СКЛАДА

ПИЩЕВЫЕ НАСОСЫ
SOLTEC®

ПОДАЧА ДО 450 М3/Ч
ДАВЛЕНИЕ ДО 48 БАР
ТЕМПЕРАТУРА ДО 135'C
ВЯЗКОСТЬ ДО 150'000 cP

ВЕРТИКАЛЬНЫЕ
НАСОСЫ SOLTEC®

ПОДАЧА ДО 450 М3/Ч
ДАВЛЕНИЕ ДО 48 БАР
ТЕМПЕРАТУРА ДО 135'C
ВЯЗКОСТЬ ДО 150'000 cP

ШНЕКОВЫЕ
НАСОСЫSOLTEC®

ПОДАЧА ДО 450 М3/Ч
ДАВЛЕНИЕ ДО 48 БАР
ТЕМПЕРАТУРА ДО135'C
ВЯЗКОСТЬ ДО 150'000 cP

БОЧКОВЫЕ НАСОСЫ
SOLTEC®

ДЛЯ АГРЕСCИВНЫХ И ВЯЗКИХ СРЕД
ДАВЛЕНИЕ ДО 6 Б
ТЕМПЕРАТУРА ДО 135'C
ВЯЗКОСТЬ ДО 100'000 сP

ДОЗИРОВОЧНЫЕ
НАСОСЫ SOLTEC®

ПОДАЧАот 4 до 150 ЛИТ/МИН
ДАВЛЕНИЕ ДО 12 БАР
ТЕМПЕРАТУРА ДО 135'C
ВЯЗКОСТЬ ДО 150'000 cP

РОТОРЫ, СТАТОРЫ И РЕМКОМПЛЕКТЫ

ОРИГИНАЛ SOLTEC®
100% АНАЛОГИ NETZSCH®
100% АНАЛОГИ SEPEEX®
ПОСТАВКА СО СКЛАДА

Принцип работы одновинтовых шнековых насосов

Рабочая пара винтового насоса состоит из металлического ротора (однозаходной внешней спирали) и резинового статора (двухзаходной внутренней спирали), при этом, по линии смыкания ротора и статора возникают герметично замкнутые полости, которые при вращении ротора продвигаются в сторону нагнетания. Количество шагов рабочей (винтовой) пары определяет потенциальное давление, которое винтовой насос может развить, а объем замкнутых полостей и скорость вращение ротора определяет его производительность.

Конструкция одновинтовых шнековых насосов

Ниже представлена принципиальная схема и деталировака классического горизонтального винтового шнекового насоса.

1. Выходной патрубок
2. Шпилька
3. Статор
4. Рабочая камера
5. Входной патрубок
6. Ротор
7. Хомут

8. Защитный чехол
9. Втулка
10. Палец
11. Втулка шарнирного вала
12. Шарнирный вал
13. Стопорная втулка
14. Переходный вал
15. Штифт переходного вала
16. Торцевое уплотнение

17. Корпус торцевого уплотнения
18. Отбойное кольцо
19. Переходная стойка
20. Редуктор
21. Электродвигатель
22. Опорная стойка
23. Монтажная плита

Реализованные проекты одновинтовых шнековых насосов

SOLTEC ® реализует более 1000 индивидуальных проектов в год по всему миру. Инженеры SOLTEC ® обладают многолетним опытом по внедрению винтовых насосов в различные технологические процессы.

ВСЕ ПРОЕКТЫ

Винтовые насосы SOLTEC ® для подачи сырой нефти

Brand - SOLTEC ®
Pump Type - Horizontal
Material – Hard Steel
Stator Material - NBR
Differential Pressure - 175 psi / 1.2 MPa
Capacity - 265 GPM / 60 m3/h
Rotor Speed - 281 rpm
Drive Shaft Sealing - Single Mechanical
Drive - Gear-Motor 45 kW, explosion-proof (1EXD II BT4)

SOLTEC ®

Винтовой насос SOLTEC ® с дополнительным шнековым питателем

Brand - SOLTEC ®
Pump type - Horizontal
Material - AISI 316
Stator Material - NBR
Differential pressure - 87 psi / 0.6 MPa
Capacity - 11 GPM / 2.5 m3/h
Rotor speed - 358 rpm
Drive Shaft Sealing - Single Mechanical
Drive - Gear-Motor 2.2 kW,explosion-proof (1EXD II BT4)
Additional open hopper & feeder
Dry run protection system

SOLTEC ®

Вертикальный насос SOLTEC ® для очистки резервуаров

Brand - SOLTEC ®
Pump type - Vertical
Material – AISI 304
Differential Pressure - 58 psi / 0.4 MPa
Capacity - 44 GPM / 10 m3/h
Rotor speed - 295 rpm
Drive Shaft Sealing - Single Mechanical
Drive - Gear-Motor 4 kW, 380V, IP55

SOLTEC ®

Роторы и Статоры различных калибров

Brand - SOLTEC ®
Stator B.1400.W2 - elastomer NBR
Rotor B.1400.W2 - AISI 304
Maximum outlet pressure - 174 psi / 1.2 MPa
Capacity - 1000 GPM / 240 m3/h

SOLTEC ®

Винтовой насос SOLTEC ® в мобильном исполнении

Brand - SOLTEC ®
Pump Type - Horizontal
Material – AISI 304
Differential Pressure - 87 psi / 0.6 MPa
Capacity - 13 GPM / 3 m3/h
Rotor Speed - 495 rpm
Drive Shaft Sealing - Single Mechanical
Motor specifications - Gear-Motor 2.2kW, 380V, IP55
Additional options - Mobile Frame

SOLTEC ®

Дозировочные насосы SOLTEC ® для дозирования флокулянта

Brand - SOLTEC ®
Pump Type - Horizontal
Material - AISI 316
Stator - NBR
Rotor Speed - 167 - 1000 rpm
Differential Pressure - 87 psi / 0.6 MPa
Capacity - 0.1 - 0.7 GPM / 20-150 l/h
Drive Shaft Sealing - Single Mechanical
Inlet - 1/2"
Outlet - 1/2"
Drive - Motor-Variator 0.55 kW

SOLTEC ®

Применение одновинтовых шнековых насосов

Винтовые насосы SOLTEC ® широко используются практически во всех отраслях промышленности для подачи вязких, загрязненных, мультифазных сред и сред с твердыми включениями.

Нефтегазовая промышленность

Сырая нефть
Товарная нефть
Нефтепродукты
Мазуты и битумы
Газовый конденсат
Реагенты и пр.

ЗАПРОС

Горно-обогатительная промышленность

Шламовая и угольная вода
Буровой раствор
Эмульсионная взрывчатка
Флокулянты
Пульпа
Реагенты и пр.

ЗАПРОС

Химическая промышленность

Реагенты
Пасты
Солевые растворы
Суспензии
Щелочи и кислоты
Шлам и пр.

ЗАПРОС

Водоочистка и водоподготовка

Флокулянты
Сорбенты
Вода с осадком
Активный ил
Шламовая вода
Реагенты и пр.

ЗАПРОС

Пищевая и фармацевтическая промышленность

Сметана и творожные массы
Сыры и сырные продукты
Томатная паста и фруктовые пюре
Йогурты и соки
Тесто и начинки
Мясной фарш и пр.

ЗАПРОС

Целлюлозно-бумажная промышленность

Бумажные массы
Пульпы
Реагенты
Красители и наполнители
Шлам
Отходы и пр.

ЗАПРОС

Строительная отрасль

Песчано-цементные растворы
Штукатурки
Лаки и краски
Шпаклевки и герметики
Наливные полы
Шлам и пр.

ЗАПРОС

Биогазовая промышленность

Биомассы
Продукты переработки
Отходы производств
Загрязненные среды
Реагенты
Шлам и пр.

ЗАПРОС

Судостроительная отрасль

Балластные воды
Рыбные отходы
Масла и смазки
Охлаждающие жидкости
Моющие среды
Шлам и пр.

ЗАПРОС

Преимущества одновинтовых шнековых насосов

Винтовые шнековые насосы SOLTEC ® имеют целый ряд уникальных преимуществ, таких как эффективная работа с сверх вязкими средами, средами с различными включениями, мультифазными средами с газовой составляющей.

Работа со сверх вязкими средами

Винтовые насосы эффективны при перекачке жидкостей в широким диапазоном вязкостей: от низкой до чрезвычайно высокой. Они могут перекачивать жидкости, которые слишком густы для других типов насосов, что делает их идеальными для работы с суспензиями, густыми пастами и жидкостями высокой вязкости.

Стабильный поток и отсутствие пульсации

Винтовые насосы обеспечивают постоянную скорость потока жидкости при отсутствии пульсаций, что снижает риск разрушение чувствительных или деликатных сред во время транспортировки, выход из строя трубопроводов и мест крепления оборудования.

Подача сред с твердыми включениями

Винтовые насосы широко применяют для перекачивания жидкостей со значительным количеством твердых частиц или осадка. Они обычно используются для перекачивания ила, сточных вод и шламовых вод, что делает винтовые насосы подходящими для таких отраслей, как очистка сточных вод, горнодобывающая промышленность и пищевая промышленность.

Самовсасывание

Винтовые насосы являются самовсасывающими и способны создавать вакуум на входе, достаточный для подачи жидкости в насос без необходимости использования внешних методов заливки. Эта особенность позволяет автоматизировать техпроцессы и значительно сократить холодный пуск оборудования.

Стабильное давление при изменении производительности

Винтовые насосы способны обеспечивать заданное давление при достаточно глубоком изменении производительности. Эта особенность делает их незаменимыми при использовании в автоматических линиях, дозировании, подачи сред на фильтрацию и пр.

Широкий спектр применяемых материалов

Винтовые насосы доступны в конструкции из различных материалов, включая различные типы металлов и эластомеров. Это позволяет им работать с коррозионными, абразивными и химически агрессивными жидкостями, что расширяет возможности их применения в различных отраслях.

Часто задаваемые вопросы об одновинтовых шнековых насосах

База знаний SOLTEC ® постоянно пополняется ответами на наиболее актуальные вопросы относительно расчета, подбора, ремонта и обслуживания винтовых шнековых насосов.

- Для чего предназначены одновинтовые шнековые насосы?

Одновинтовые шнековые насосы предназначены для перекачивания различных жидкостей, включая вязкие, абразивные, содержащие твердые частицы и газовые включения. Благодаря своей конструкции они обеспечивают плавный и стабильный поток без пульсаций, что делает их незаменимыми в таких отраслях, как нефтегазовая, химическая, пищевая и строительная промышленность. Эти насосы эффективно работают с агрессивными химическими веществами, густыми смесями и чувствительными к разрушению материалами, такими как продукты питания или фармацевтические растворы.

Благодаря способности работать с неоднородными средами, одновинтовые насосы широко применяются в системах очистки сточных вод, производстве красок и лакокрасочных материалов, а также в добыче нефти и газа. Их конструкция позволяет поддерживать стабильное давление и объем подачи независимо от вязкости жидкости, что делает их востребованными для технологических процессов, требующих точности и надежности.

- Принцип работы одновинтовых шнековых насосов?

Принцип работы одновинтовых шнековых насосов основан на перемещении жидкости вдоль оси насоса за счет вращения винтового ротора внутри статора. Ротор представляет собой металлический одно-заходный винт, а статор – это эластичная камера с внутренним двух-заходным профилем. При вращении ротора внутри статора образуются герметичные камеры, которые последовательно перемещаются от входного отверстия к выходному, создавая стабильный поток жидкости без пульсаций и скачков давления.

Благодаря такому механизму работы насос способен эффективно перекачивать жидкости разной вязкости, включая густые, абразивные и содержащие твердые частицы среды. В отличие от центробежных насосов, его производительность не зависит от давления на выходе, а плавное перемещение жидкости снижает воздействие на перекачиваемые вещества, что особенно важно для работы с чувствительными продуктами, такими как пищевые смеси или эмульсии.

- Какие преимущества использования одновинтовых шнековых насосов по сравнению с другими типами насосного оборудования?

Одновинтовые шнековые насосы обладают рядом преимуществ по сравнению с другими типами насосного оборудования, что делает их востребованными в различных отраслях промышленности. Одним из главных преимуществ является их способность перекачивать жидкости высокой вязкости, абразивные и содержащие твердые частицы среды, а также эмульсии и суспензии, не теряя при этом эффективности. В отличие от центробежных насосов, они обеспечивают стабильный поток без пульсаций, что особенно важно при работе с чувствительными к механическому воздействию жидкостями, такими как продукты питания, фармацевтические растворы или нефтяные эмульсии.

Еще одним значимым преимуществом является возможность работы с самовсасыванием и стабильное поддержание давления даже при изменяющихся параметрах перекачиваемой среды. В отличие от поршневых или мембранных насосов, одновинтовые насосы обладают высокой энергоэффективностью, требуют меньшего обслуживания и имеют более длительный срок службы благодаря минимальному износу компонентов. Их конструкция позволяет легко адаптировать оборудование под конкретные технологические требования, а также работать с агрессивными химическими веществами, что делает их универсальным решением для нефтегазовой, химической, пищевой и строительной промышленности.

- На каких задачах используют одновинтовые шнековые насосы наиболее часто?

Одновинтовые шнековые насосы наиболее часто используют в задачах, связанных с перекачиванием вязких, неоднородных и абразивных жидкостей, где другие насосы могут быть менее эффективны. В нефтегазовой промышленности они применяются для транспортировки сырой нефти, буровых растворов и нефтяных эмульсий, обеспечивая стабильный поток даже при наличии твердых примесей. В системах очистки сточных вод эти насосы используются для перекачивания осадков, шламов и густых загрязненных жидкостей, где важна устойчивость к абразивному износу.

В пищевой промышленности одновинтовые насосы востребованы для дозированной подачи продуктов, таких как йогурты, соусы, фруктовые пюре и тесто, так как они позволяют сохранять структуру продукта. В химической отрасли их применяют для транспортировки агрессивных кислот, щелочей и химических суспензий, где важна устойчивость к коррозии. Также они находят применение в строительстве для подачи цементных растворов, штукатурок и густых смесей, а в сельском хозяйстве – для перекачки жидких кормов и удобрений.

Компания SOLTEC ®

История, достижения, перспективы и ценности компании.

ТОО "SOLTEC Астанинский Механический Завод"

Астана,ул.Сыганак 54А, оф.141, Казахстан 010000
Алматы,пр.Аль-Фараби 13 к1в, оф.37а, Казахстан 050059
Горячая линия: +7 717 278 77 77
WhatsApp: +7 771 343 22 14
Email: info@soltecpumps.com

СВЯЖИТЕСЬ С НАМИ

История компании

Компания SOLTEC ® была основана в 1991 году как производственное предприятие с фокусом на потенциальном применении винтовых насосов в аэрокосмической отрасли. Это стало началом пути SOLTEC ® по поиску инновационных решений по работе с вязкими и агрессивными средами.

Со временем, SOLTEC ® трансформировался из экспериментального предприятия в одного из крупнейших игроков на мировом рынке насосного оборудования. Благодаря всестороннему пониманию возможностей технологии винтовых насосов, SOLTEC ® расширил сферу своей деятельности на нефтяную, горнодобывающую, химическую, пищевую и пр. промышленности.

Производственный потенциал

Компания SOLTEC ® уделяет особое внимание разработке и внедрению новейших технологий в каждый продукт, сохраняя при этом классический подход к экономному производству, что является основой успеха компании. Чтобы соответствовать самым высоким требованиям, SOLTEC ® обладает всеми необходимыми техническими возможностями и командой профильных экспертов:

5,000+ квадратных метров производственных площадей
300+ квадратных метров лабораторий
600+ квадратных метров офисных помещений
100+сотрудников
10+сертифицированных инженеров

6,000+винтовых шнековых насосов в год
70,000+статоров в год
70,000+роторов в год

Поставка и сервис

Астана

Казахстан

ПОСЕТИТЬ

Будте на связи

Поддержка от компании SOLTEC ® 24/7

CRM-форма появится здесь

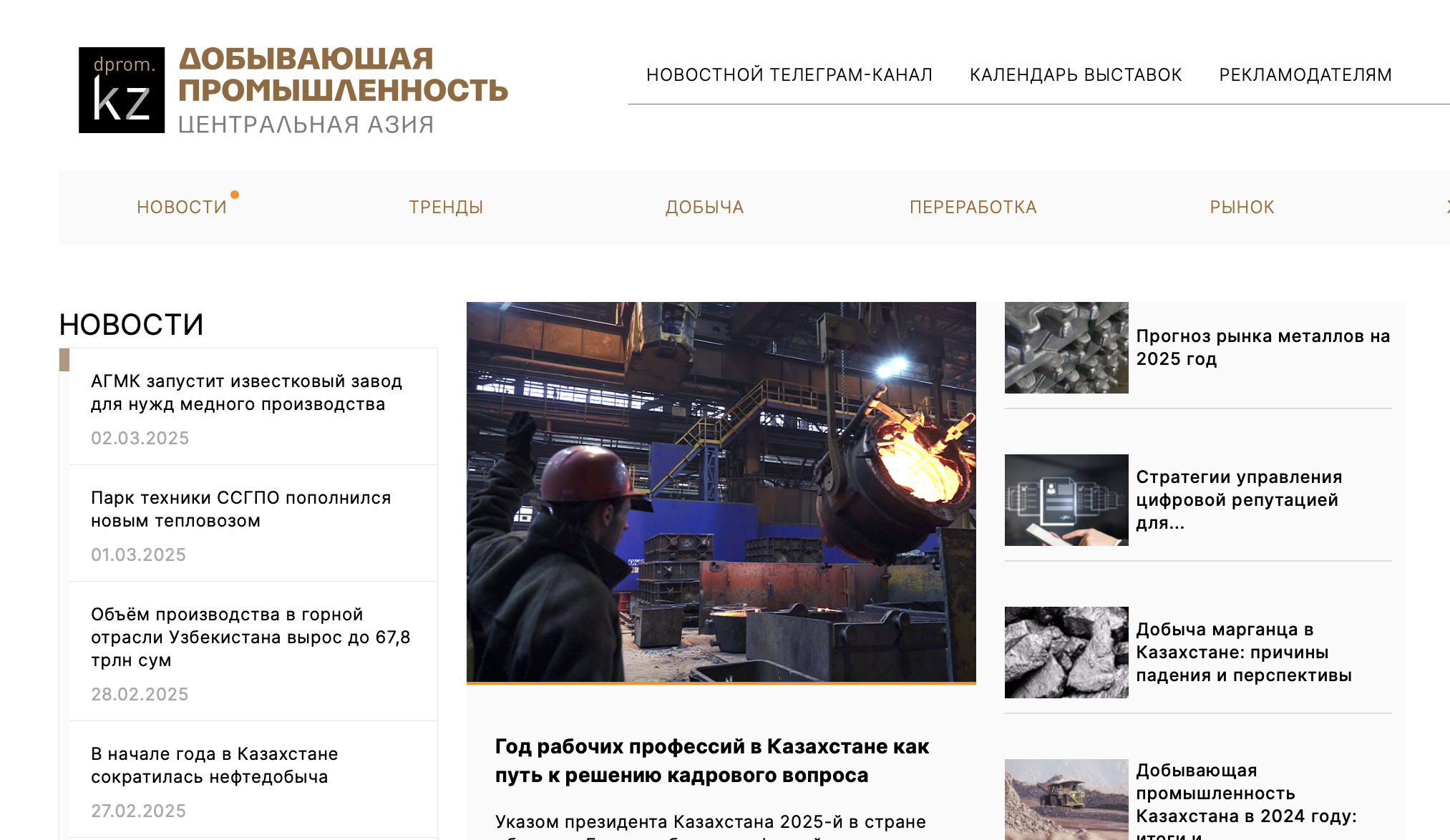

Журнал «Добывающая промышленность. Центральная Азия»

Журнал для руководителей и специалистов крупнейших отраслевых предприятий Казахстана.

ПОДРОБНЕЕ ...

Справочник «МЕСТОРОЖДЕНИЯ ЗОЛОТА КАЗАХСТАНА»

Справочник под редакцией А.А. Абдуллина, Х.А. Беспаева, Э.С. Воцалевского, С.Ж. Даукеева, Л.А. Мирошниченко, Алматы, Информационно-аналитический центр геологии, экологии и природных ресурсов Республики Казахстан, 1997, 232 с.

ПОДРОБНЕЕ ...

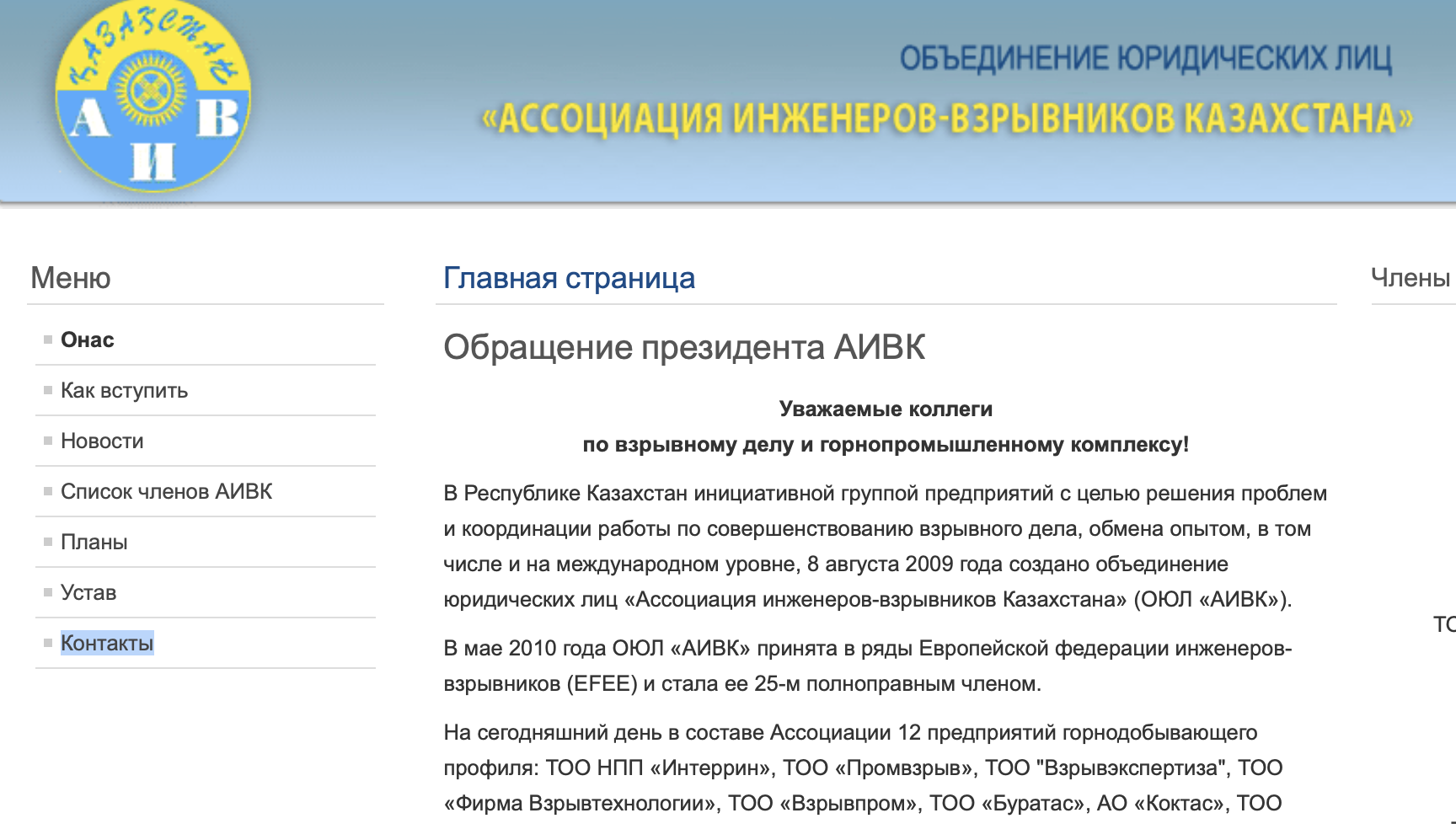

АССОЦИАЦИЯ ИНЖЕНЕРОВ-ВЗРЫВНИКОВ КАЗАХСТАНА
